در این مقاله نحوهی کانفیگ و تنظیمات گیت وی گرند استریم HT841/H881 بررسی خواهد شد و از صفر تا صد آن را با هم راه اندازی میکنیم.

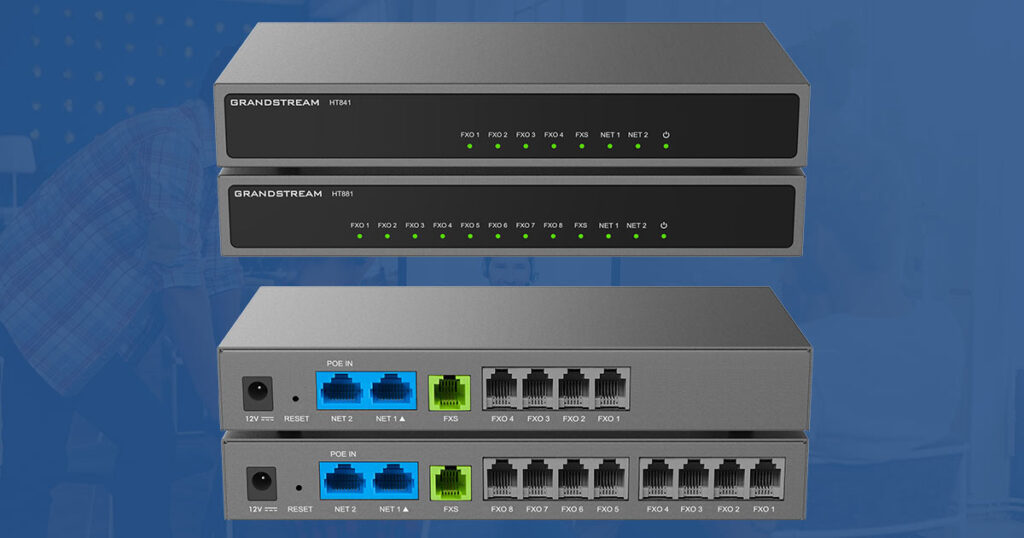

برای شروع لازم هست به این نکته توجه شود که اگر بخواهیم از آداپتور استفاده کنیم هر دو پورت Net1 و Net2 برای ارتباط گیت وی grandstream با سرور تلفنی برای ما قابل استفاده هستند، ولی اگر قصد داشته باشیم از امکان POE برای روشن کردن گیت وی گرنداستریم بهره ببریم، میبایست از پورتِ NET2 استفاده کنیم.
همچنین این آموزش بر اساس فریمور 1.0.9.9 ساخته شده است ولی در نسخههای قبل و بعد از آن هم تفاوت زیادی برای انجام تنظیمات گیت وی نسبت به مطالب این مقاله وجود ندارد.
پورت Net2 درحالت پیش فرض روی DHCP Client قرار دارد، پس اگر پورتی از دستگاهی که گیت وی grandstream به آن متصل هست (به طور مثال یک روتر میکروتیک) سرویس DHCP Server اجرا کرده باشید، گیت وی استریم آیپی دریافت میکند و میتوانید داخلِ دیوایس مربوطه (به طور مثال برای میکروتیک از قسمت DHCP Server => Leases) آیپی که گیت وی دریافت کرده را پیدا کنید.
از طریق مرورگر و IP به دست آمده، محیطِ وب گیتوی گرنداستریم را با پروتکل http باز میکنیم:
به طور پیشفرض فیلدِ username را با admin و فیلدِ Password را از روی برچسب پشت دستگاه وارد میکنیم.

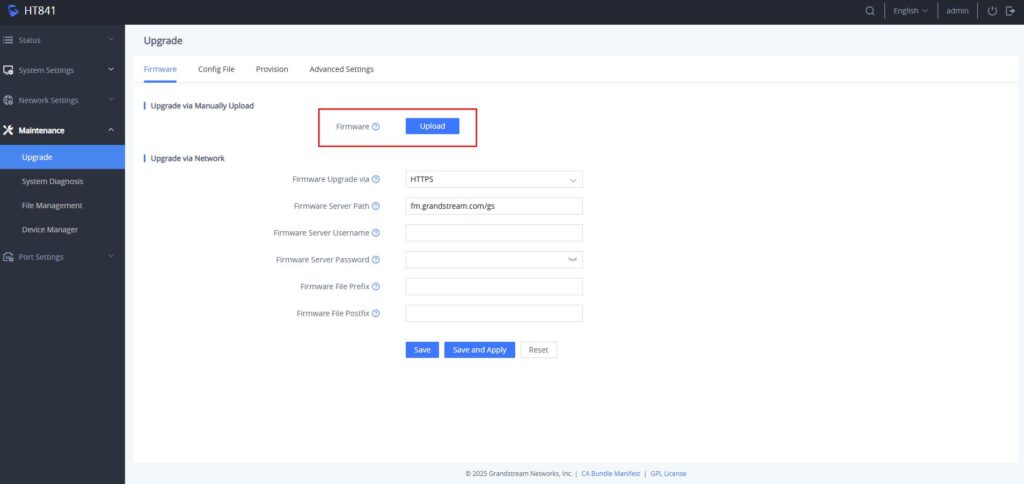

اکیداً پیشنهاد میشود قبل از شروع کانفیگ، فریمور گیتوی را از سایت سازنده دریافت کرده و از مسیر Maintenance => Upgrade گیتوی grandstream را به آخرین نسخه آپگرید کنید.
در ابتدا برای تنظیم گیت وی گرنداستریم پروفایل مربوط به FXS را از مسیر Port Settings => FXS Profile در تب General Settings غیر فعال میکنیم و سپس در پایین صفحه Save and Apply را میزنیم.
بدیهی هست که در مراحل بعدی نیز بعد از تغییر هر قسمت، زدن دکمه Save and Apply الزامی است.

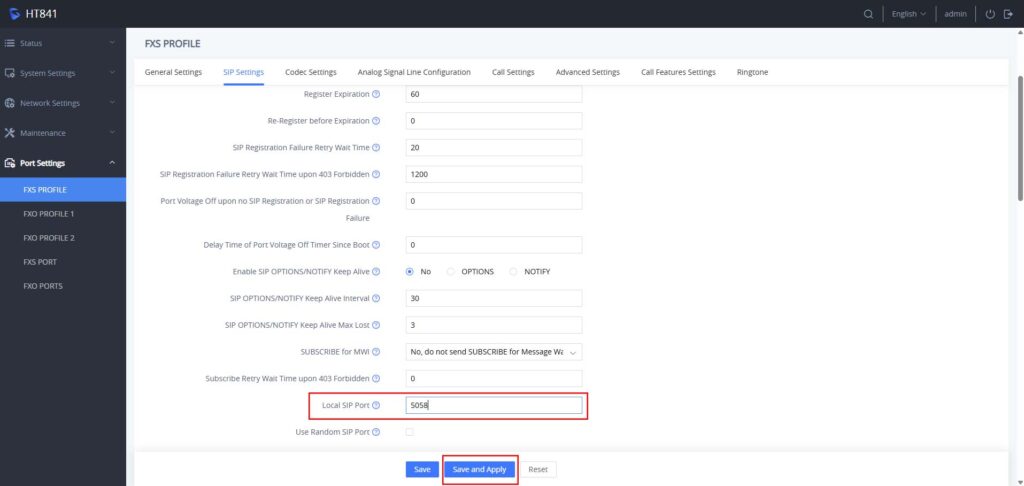

در تب SIP Settings نیز Local SIP Port را بر روی 5058 قرار میدهیم تا پورت 5060 برای پروفایل مربوط به FXO گرند استریم آزاد باشد.

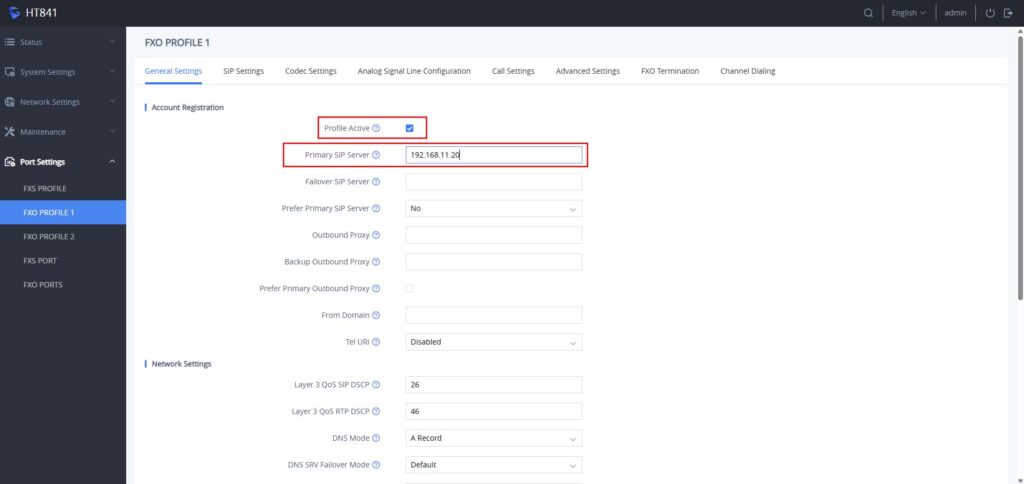

اکنون وارد تنظیمات قسمت FXS Profile 1 گیت وی گرند استریم میشویم و در تب General Settings گزینهی Profile Active را بر روی Yes و مقدار گزینهی Primary SIP Server را IP مربوط به سرور تلفنی قرار میدهیم.

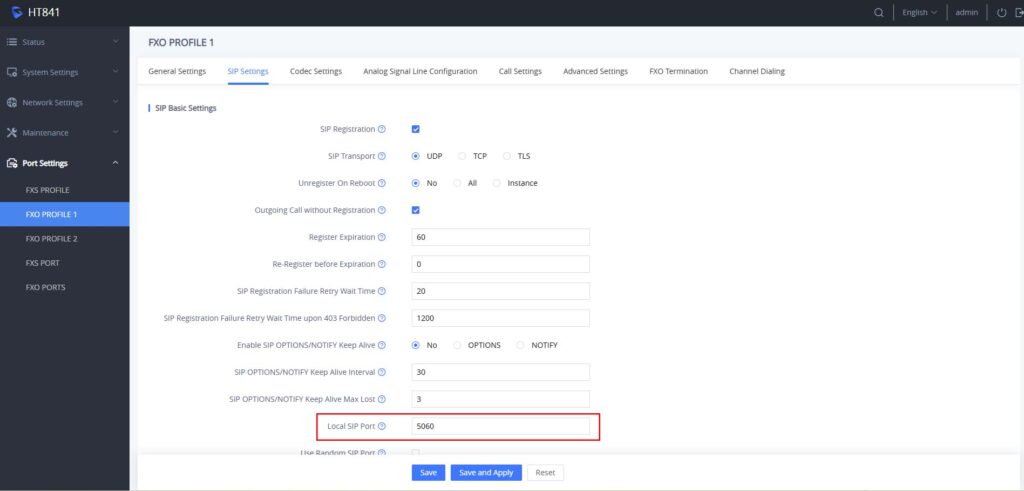

در ادامه تنظیماتِ گیت وی گرند استریم و قسمت FXO Profile 1، وارد تب SIP Settings میشویم و Local SIP Port را روی 5060 قرار میدهیم.
در تکمیل تنظیمات این بخش از گیت وی گرند استریم به تب Channel Dialing میرویم و گزینهی Wait for Dial-Tone را روی No و Stage Method را روی 1 قرار میدهیم.

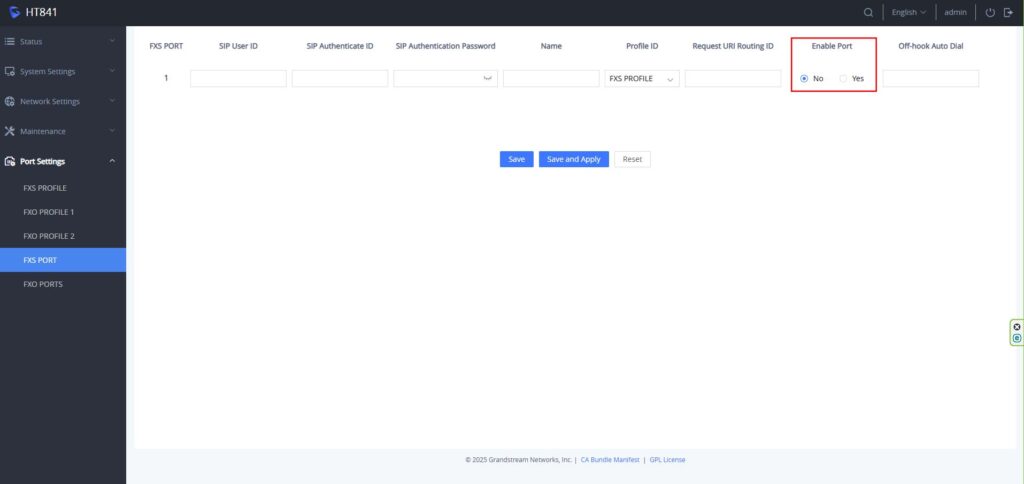

اکنون وارد قسمت FXS Port شده و پورت مربوطه را غیرفعال میکنیم.

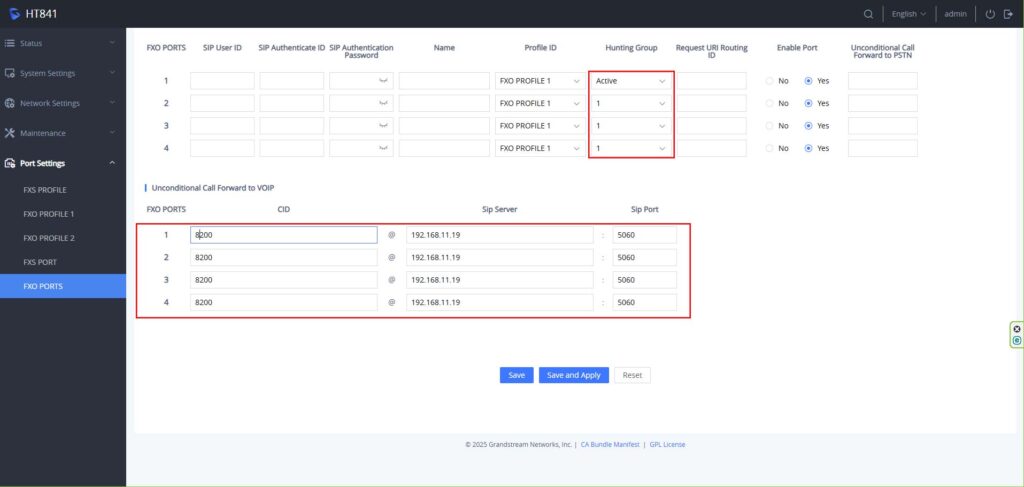

در ادامه وارد قسمت FXO PORTS شده و برای پورت 1 قسمت Hunting Group را روی حالت Active قرار میدهیم و برای پورتهای دیگر عدد 1 رو از لیست بازشو انتخاب میکنیم.
همچنین در قسمت پایین صفحه نیز برای تمامی پورتها گزینههای CID و SIP Server و Port را وارد میکنیم. CID شماره دلخواهی هست که روی هر پورت قرار داده میشود و موقع نوشتن Inbound Route در ایزابل، میتوانیم با استفاده از آن در DID Number تماس ورودی مربوط به آن پورت را مدیریت کنیم و به مقصد دلخواه بفرستیم.
مشکل رایجی در موضوع busy tone روی گیتویهای fxo گاها وجود دارند که در صورت قطع تماس توسط سمت مقابل، خط هنوز مشغول میماند. برای رفع این مشکل فرکانسهای مربوط به خط خود را محاسبه کرده و از قسمت System Settings و تب Ringtone مقادیر F1 و C1 و C2 را وارد میکنیم:
اگر با نحوهی محاسبهی فرکانس خطوط آشنا نیستید از آموزش محاسبهی Busy Tone برای گیتوی FXO استفاده کنید.
